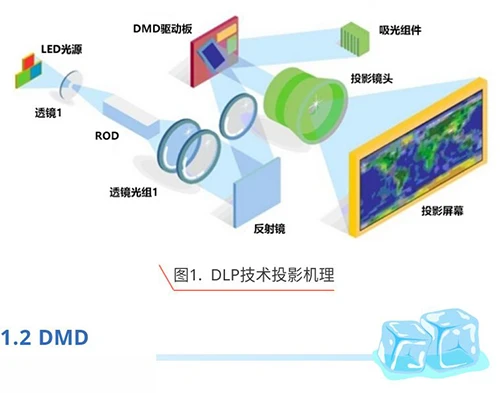

DLP是“Digital Light Procession”的缩写，即为数字光处理，这种技术先把影像信号进行数字化，然后再将数字化图片通过光投影出来。它是基于TI（美国德州仪器）开发的数字微镜元件——DMD来完成可视数字信息显示的技术。

DMD是光机械与电子机械元素的一种独特组合， 是一种电子输入、光学输出的微机电系统。当然，DMD不是主动发光器件。DMD全称” Digital Micromirror Device”，即“数字微镜元件”，是一种高反射铝微镜阵列。

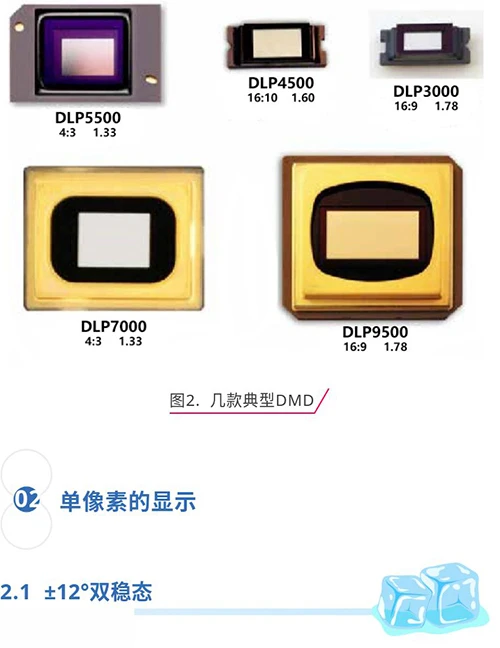

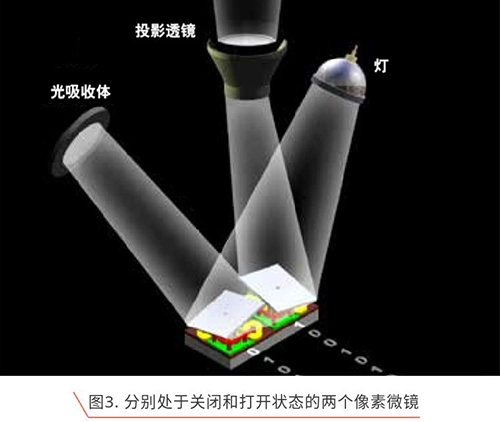

DMD是一种微机械电子器件（MEMS的一种），它具有两种稳定的微镜状态——±12°。此状态由运行期间微镜的几何结构和静电特性共同决定。图3非常直观地描述了这两种状态。

按照惯例，正（+）状态朝向照明倾斜并且被称为“开”状态，负（ - ）状态倾斜远离照明被称为“关闭”状态。从机械角度看，像素是微镜面与经由一个过孔连接到隐藏在下方的扭转铰链组成。

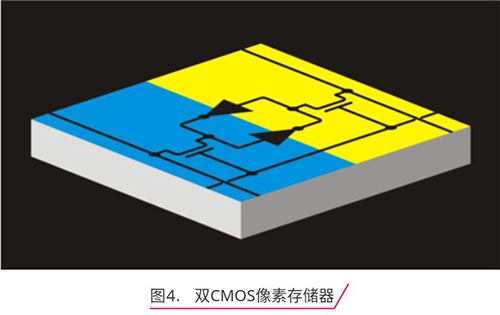

每个微镜下面是一个由双CMOS存储器元件形成的存储器单元，如图4所示。 两个存储器元件的状态总是互补的， 如果一个元素是逻辑1，则另一个元素是逻辑0，反之亦然。 像素存储器单元的状态在微镜的机械位置（正负偏转）中起作用，然而，加载存储器单元不会自动改变微镜的机械状态。

为了将CMOS存储器的状态转换为微镜的机械位置，像素必须接收一个“微镜定时脉冲”。该微镜时钟脉冲瞬间释放微镜，然后根据下面的CMOS存储器的状态重新落位。

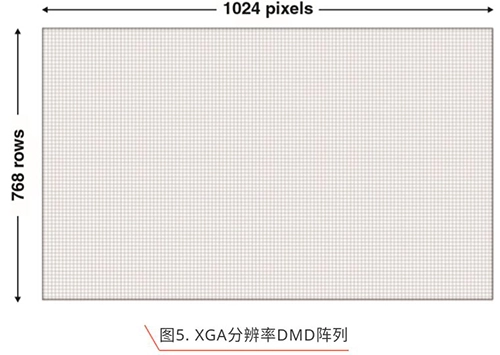

DMD是由若干单个像素微镜组成的阵列，阵列尺寸由特定DMD的分辨率确定。 XGA分辨率的DMD对应微镜阵列为1024列X 768行。后文就以该分辨率DMD为例简要介绍其阵列操作。

与微镜一一对应的CMOS存储器阵列有768行，每行长度1024个像素（像素 1 =开，0 =关）。控制器可对每行进行随机寻址或者顺序寻址（自动计数器）。DMD按行加载，即使行中只有一个像素需要更改，也必须加载整行。

行加载是通过16或32位的并行总线完成的。 该数据加载在数据时钟的上升沿和下降沿（称为双数据速率[DDR]）。以32位并行总线的XGA 器件为例，该器件需要32个时钟边沿（16个时钟周期）来加载完整行的1024位（16x2x32=1024）。

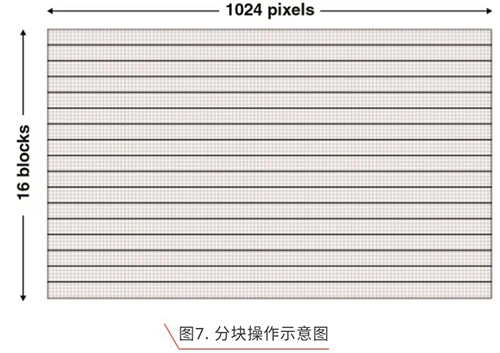

为了方便操作微镜定时脉冲和快速清除数据，DMD被分成若干“块”(block)。上述DMD被分为16个块，每块48行（16x48=768行）。

前面提到加载CMOS存储器不会立即导致微镜更新其机械状态，为了使加载的存储器改变镜子的机械位置，必须施加“镜像定时脉冲”。这个脉冲是向块施加的，一路微镜定时脉冲分别对应到一个块。

该DMD有16个镜像时钟脉冲输入线，每个块一个，如图8所示。

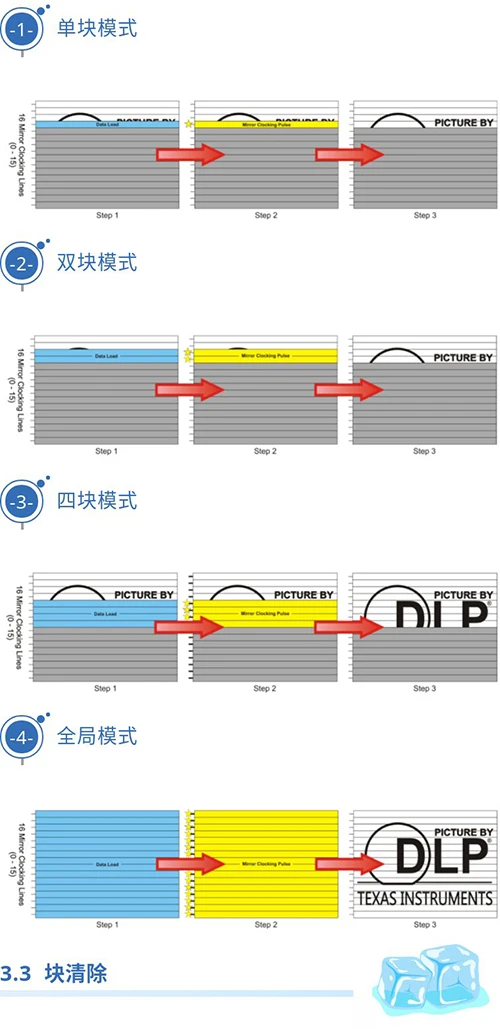

有四种微镜定时脉冲输入模式，用以确定当微镜定时脉冲发出后哪些块将接收到：

尽管可以通过将所有“0”加载到块中每行来“清除”存储器，但也可以通过发出称为“块清除”的指令函数实现同样的功能。对48行实施加载“0”需要48×16（768）个时钟周期，若是用一个“块清除命令”就可以使DMD将所有“0”加载到指定的块中。对于文中DMD，块清除命令与一行加载操作所花费的时间相同，加载一行数据（16个时钟周期）所花费的时间内，整个块可以通过“块清除”加载“0”。因此，可以在比加载单个块“0”所需更短的时间内清除整个XGA DMD存储器（比使用行加载“0”的速度快48倍，因为一块48行）。
